Perfecte rotatie voor gereedschapsmaschines

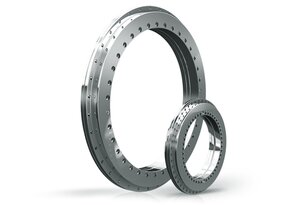

De Rotary Table Bearings (RTB) van Rodriguez zijn bidirectionele axiaal-radiaal-precisiecilinderrollagers. Zij zijn met name geschikt voor toepassing in draaitafels en spindelkoppen van gereedschapmachines.
De kant-en-klare en compacte RTB-lagers overtuigen door een zeer grote sterkte en stijfheid. Zij garanderen maximale precisie tijdens axiaal en radiaal rondlopen. Gemonteerd in de draai- en positioneerunits van gereedschaptafels zorgen de axiaal-radiaal-precisiecilinderrollagers op betrouwbare en nauwkeurige wijze voor prima werkresultaten.
Voordelen van Rodriguez RTB-lagers
- Precisielagers t/m klasse P4
- Kant-en-klare en compacte lagerunits
- Hoge axiale en radiale draagvermogens
- Grote stijfheid
- Voor toepassing specifieke lageruitvoeringen op verzoek van de klant
Verdere series van axiale radiale cilinder rollagers
Speciaal voor gebruik in draaitafels met koppelaandrijving zijn de RTB-lagers ook leverbaar met een geïntegreerd hoekmeetsysteem (RTB-AMS).
Het hoekmeetsysteem bestaat uit een ringvormige precisieschaal (als meetbandring), die aan de buitendiameter van de axiale schijf is bevestigd. Eén of twee aftastkoppen worden op de buitenring van het lager geplaatst en uitgelijnd met de precisieschaal, afhankelijk van de vereiste nauwkeurigheid. Ze detecteren de verdraaiingshoek van het schaalraster en genereren zo een uitgangssignaal voor de CNC-besturing van de bewerkingsmachine. De uitgangssignalen komen overeen met de gebruikelijke marktstandaarden.
Dankzij de inductieve meetmethode zijn deze lagers robuust, temperatuurstabiel en eenvoudig te installeren. Het systeem is bovendien modulair opgebouwd zodat het aan alle eisen op het gebied van resolutie en precisie voldoet.
Een andere serie uit het Rodriguez-assortiment zijn de RTB-lagers van de serie RTB-ABS met een geïntegreerde absolute encoder die absolute positiedetectie in realtime mogelijk maakt met een resolutie tot 25 bit.
De oplossingen van deze serie hebben een aftastkop met geïntegreerde elektronica en zijn leverbaar met binnendiameters van 200 tot 580 mm. Er zijn drivers beschikbaar voor de interfaces CLiQ, SSI, BiSS/C en Fanuc (EnDat 2.2, Mitsubishi in ontwikkeling).
