De ideale combinatie van geleiding en aandrijving

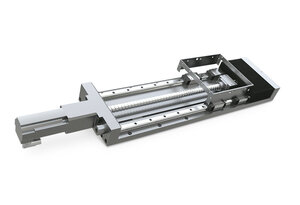

Lineaire systemen van Rodriguez combineren op compacte en eenvoudige manier de voordelen van lineaire geleidingssystemen en mechanische aandrijvingen. Lineaire sledes van Rodriguez uit de serie ALS zijn voorzien van precisiegeleidingen. Als wentellager zijn optioneel lineaire kogellagers met hoekfoutcompensatie en standaard lineaire kogellagers of lineaire kogellagers van massief staal beschikbaar. Als alternatief kunnen de units ook worden voorzien van zelfsmerende lineaire glijlagers.
Lineaire sledes van Rodriguez bieden de gebruiker de keus uit een verzetbare slede (uitvoering A) of een fixeerbare slede (uitvoering B). Beide varianten zijn beschikbaar met of zonder vouwbalg (optie F). Wanneer extreem hoge lasten de lineaire sledes beïnvloeden, is het aan te bevelen om ondersteunde precisieassen te gebruiken. Als aandrijfvarianten zijn kogelschroefdraadaandrijvingen (ALSK), aandrijvingen met trapeziumdraad (ALST) en tandriemen (ALSZ) leverbaar.
Naast de lineaire sledes bestaat de Rodriguez portefeuille ook uit lineaire systemen die als geleiding gebruik maken van een profielrailgeleiding, een glijgeleiding of een rolgeleiding. Gevat in een vierkant profiel van aluminium resulteert een zeer compact krachtig lineair systeem. Als aandrijfvarianten zijn kogelschroefdraadaandrijvingen en tandriemen beschikbaar.
Eveneens in het programma: Railgeleidingstafels zijn het ideale systeem voor lineaire bewegingen met hoge eisen aan de stijfheid. De bodemplaat van de railgeleidingstafels bestaat uit bewerkte aluminium profielen of staal met aanslagranden. In de stijve as zijn kogelrailgeleidingen van Rodriguez met vier lange geleidingswagens per tafeldeel ingebouwd. De aandrijving gebeurt optioneel via kogelschroefdraadaandrijvingen (RSTK), lineaire motoren (RSTL) of tandriemen (RSTZ).
Voodelen van de lineair systemen van Rodriguez
- Verschillende geleidings en aandrijfvarianten
- Grote keus aan verschillende varianten
- Compact ontwerp
- Maximale slaglengte tot 12.000 mm
- Vrijwel alle industriele eisen worden gedekt
Verdere series van lineair systemen
De lineaire sledes van de ALS-serie zijn uitgerust met precisie-rondgeleidingen. Rollagers zijn verkrijgbaar als lineaire kogellagers met hoekfoutcompensatie en als standaard of massief stalen lineaire kogellagers. Als alternatief kunnen de eenheden ook worden uitgerust met zelfsmerende lineaire glijlagers.
Lineaire sledes van Rodriguez kunnen in verschillende versies worden gekozen:
- Beweegbare slede (uitvoering A)
- Fixeerbare slede (uitvoering B)
- Met en zonder balg (optie F)
- Ondersteunde precisieassen (voor zeer hoge lasten)
- Aandrijvingsvariant kogelomloopspindel (ALSK)
- Aandrijvingsvariant trapeziumspindel (ALST)
- Aandrijvingsvariant tandriem (ALSZ)
Eigenschappen van de ALS-serie:
- Doorsnede van 24x65 mm tot 135x230 mm
- Maximale slag tot 5700 mm
- Maximale Cdyn 31620 N
Deze module bestaat uit lineaire geleidingen die in een aluminium profiel zijn ingebed. Ze worden aangedreven door kogelomloopspindels of tandriemen. Zo ontstaan zeer compacte en krachtige lineaire systemen.
Verschillende lineaire geleidingen beschikbaar:
- Profielrailgeleiding
- Glijgeleiding
- Rolgeleiding
- Lineaire assen
Voor lineaire bewegingen met hoge stijfheidseisen worden railgeleidingstafels door Rodriguez gebruikt. De bodemplaat van de railgeleidingstafels bestaat uit bewerkte aluminium profielen of staal met stootranden. In de stijve as zijn Rodriguez-kogelrailgeleidingen met vier lange geleidingwagens per tafeldeel ingebouwd.
Aandrijvingsvarianten:
- Kogelomloopspindels (RSTK)
- Lineaire motoren (RSTL)
- Tandriemen
Het compacte, gesloten lineaire systeem RLA is uitgerust met een kogelomloopspindel en twee recirculerende kogelomloopgeleidingen. Het RLA lineaire systeem is vooral geschikt voor toepassingen in het middelzware lastbereik met hoge nauwkeurigheidseisen.
De basis van de RLA-lineaire eenheid is een getrokken aluminium profiel waarin een kogelomloopspindel, twee kogelomloopgeleidingen en bijpassende rollagers zijn geïntegreerd. De kogelomloopgeleidingen hebben elk twee geleidingwagens.
Optimaal op elkaar afgestemde, uiterst precieze mechanische ombouwonderdelen en een zelfhoudende roestvrijstalen afdekband maken de RLA-lineaire eenheid compleet.
Indien nodig kan de RLA worden aangepast aan de specifieke toepassing. Het is ook mogelijk om meerdere lineaire eenheden te combineren tot een X-Y kruistafel of een X-Y-Z systeemoplossing.
Eigenschappen van de RLA-serie:
- Beschikbare spindelinstellingen 5, 10, 16 en 50 mm
- Maximale verplaatsingssnelheid: 0,5 m/s
- Slaglengte 1000 mm
