Hoge grenssnelheden, hoge versnelling

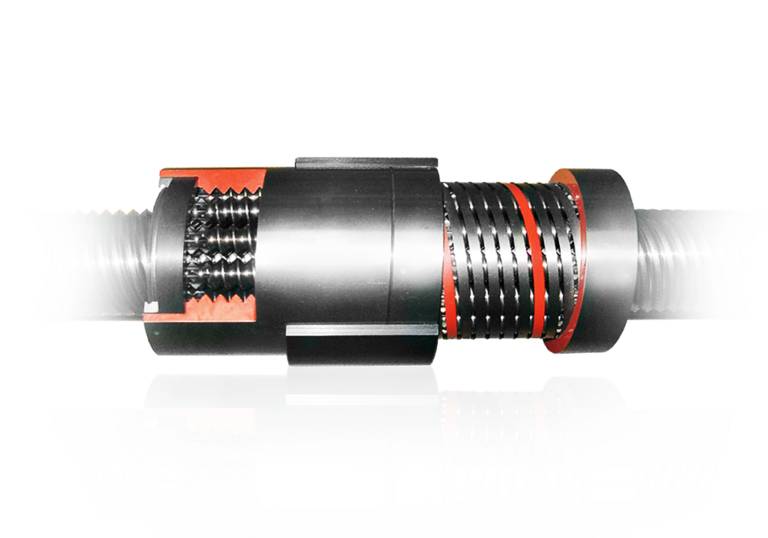

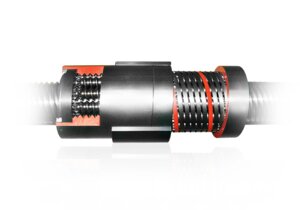

Roldraadaandrijvingen van Rodriguez dienen om uitsluitend axiale krachten over te brengen. Zij bestaan uit een geslepen spindel en de van rollen voorziene draadmoer. Roldraadaandrijvingen worden gekenmerkt door de speciale geometrie van de schroefdraad en de wentelelementen. Door het gebruik van draadrollen, de daaruit voortvloeiende contactvlakken en het aantal contactpunten resulteren er hoge axiale draagcijfers.
Roldraadaandrijvingen van Rodriguez zijn te koop in twee fundamentele uitvoeringen: met satellietrollen of met terugvoer van rol.
Roldraadaandrijvingen met satellietrollen bestaan uit een geslepen spindel, de draadmoer en de satellietrollen. Bovendien bezitten de spindel en de moer een profiel met meervoudige schroefdraad met een schroefhoek van 90°. De satellietrollen worden aan beide zijden geleid door tandkransen en daardoor parallel aan de as op afstand gehouden. Deze uitvoering van de roldraadaandrijvingen is met en zonder voorspanning beschikbaar. Om roldraadmoeren tegen grove vervuiling te beschermen kunnen zij worden voorzien van vuilafstrijkers van PA66.
Roldraadaandrijvingen met terugvoer van rol gebruiken geen satellietrollen, maar rollen met groeven op de buitenradius. Deze zijn op de afstand van de betreffende schroefgang aangebracht. Zij bieden kleine schroefgangen, terwijl de spindeldiameters relatief groot zijn, en bereiken daardoor een grote positionerings- en herhaalprecisie, maar zijn ook zeer effectief.
Voordelen van de Rodriguez rolspindels
- Hoge axiale draagwaarden
- Hoge grenstoerentallen
- Hoge versnelling
- Hoge axiale stijfheid
- Hoge positioneringsnauwkeurigheid
- Hoge herhalingsnauwkeurigheid
- Relatief snel beschikbaar
Verdere series van rolspindels
Deze bestaan uit een geslepen spindel, de omloopmoer en de satellietrollen. De spindel en moer hebben een meerdradig profiel met een flankhoek van 90°.
De satellietrollen worden aan beide zijden geleid door tandwielen en daardoor op een afstand parallel aan de as gehouden. Deze uitvoering van de rolschroeven is verkrijgbaar met en zonder voorspanning.
Ter bescherming tegen zware vervuiling kunnen rolmoeren worden voorzien van vuilafstrijkers van polyamide (PA66).
Zij gebruiken geen satellietrollen, maar rollen met groeven in de buitendiameter. Deze zijn gerangschikt op de afstand van de respectievelijke stijging. Met een relatief grote spindeldiameter bieden ze kleine stijgingen en bereiken zo een hoge positionerings- en herhalingsnauwkeurigheid en een hoog rendement.
