Kugeln im Rundbogen bringen Steifigkeit

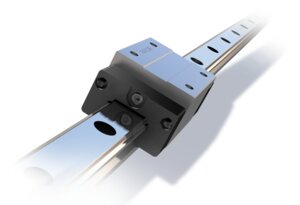

Profilschienenführungen mit vier Kugelreihen pro Laufwagen (in X-Anordnung und 45 ° Druckwinkel) können Kräfte aus allen Hauptrichtungen aufnehmen. Die X-Anordnung der Laufbahnen ermöglicht eine gute Einstellung der Vorspannung, zudem wird das System weniger empfindlich für Fluchtungsfehler. Linearführungen dieser Bauart werden insbesondere für Zuführ-, Verstell- und Verfahreinrichtungen in Produktionsmaschinen und für Roboteranwendungen eingesetzt.
Ein integriertes Schmiersystem verlängert die Wartungsintervalle und macht die Profilschienenführungen ausgesprochen wartungsarm. Profilschienenführungen von Rodriguez sind optional auch mit Kugelkette erhältlich. Die Laufwagen können auch in verschiedenen Ausführungen geliefert werden.
Profilschienenführungen können zum Schutz gegen Verunreinigungen auch mit einem Metallabdeckband geliefert werden. Für das Schmiersystem ist ein externer Schmierstofftank verfügbar.
Profilschienenführungen bietet Rodriguez auch in einer Miniaturausführung an. So lassen sich auch besonders kompakte Konstruktionen umsetzen.
Vorteile der Rodriguez Profilschienenführungen
- Wartungsarm
- Kein zusätzliches Schmiersystem erforderlich
- Verlängerung der Wartungsintervalle
- Schmierstoffeinsparung
- Sauber und medienresistent
- Auch als Miniaturausführungen
- Metallabdeckband
- Externer Schmierstofftank erhältlich
Weitere Baureihen der Profilschinenführungen
BRH-A/-AL Standardausführung mit Flansch
BRH-B/-BL Standardausführung ohne Flansch
BRS-B/-BS Kompakte Ausführung
LMBM Miniaturausführung
BRS-A Kompakte Ausführung mit Flansch
BCH-A Standardausführung mit Kugelkette, mit Flansch
BCH-B Standardausführung mit Kugelkette, ohne Flansch
BCS-B Kompakte Ausführung mit Kugelkette, ohne Flansch
HK Manuelle Klemmelemente
Bei Rollenumlaufführungen ermöglicht der Flächenkontakt der zylindrischen Wälzkörper höhere statische und dynamische Tragzahlen und sorgt u.a. in Werkzeugmaschinen für eine besonders hohe Systemsteifigkeit.
MSR…E/LE Rollenumlaufführung, Standardausführung mit Flansch
MSR…S/LS Rollenumlaufführung, Standardausführung ohne Flansch
KRFT 27
KRF 28
KRFU
Kreuzrollenführungen von Rodriguez zeichnen sich durch außergewöhnlich leichten Lauf, eine extrem kompakte Bauform und höchste Präzision aus. Hinzu kommen hohe Steifigkeit und niedrige Reibungswerte der Kreuzrollenführungen.
Mit diesen Eigenschaften empfiehlt sich diese Art der Käfigschienenführung vor allem für den Einsatz in der Medizintechnik, Biotechnologie und Halbleiterproduktion sowie in der optischen Industrie.
Die Kreuzrollenführungen können horizontal oder vertikal eingebaut werden. Bei paralleler Anordnung von zwei Schienenpaaren können diese Linearführungen einen Linearschlitten führen. Daraus ergeben sich neue Lösungsansätze vor allem für Lineartechnikanwendungen unter beengten Platzverhältnissen.
Vorteile der Rodriguez Kreuzrollenführungen
- Kompakte Bauform
- Außergewöhnlicher Leichtlauf
- Hohe Steifigkeit
- Hervorragende Präzision
- Geringe Reibung
- Ein- und Mehrfachkonfiguration
Profilschienenführungen in Miniaturausführung wurden speziell für den Einsatz auf engstem Bauraum entwickelt. Sie erzielen durch ihre Präzision und Kompaktheit höchste Produktivität. Rodriguez bietet die Miniatur-Linearführungen mit schmalen und breiten Schienen standardmäßig in Edelstahl an.
Die Miniaturausführungen weisen ideale Eigenschaften auf, sie sind
- Hochsteif,
- Kompakt,
- Leichtgängig,
- Einbaufertig,
- Hochpräzise,
- Hochdynamisch.
Die Profilschienenführungen in Miniaturausführung eignen sich hervorragend für alle Anwendungen, in denen es auf schnelles, wiederholgenaues Positionieren ankommt. Dazu zählen z. B. Applikationen im Reinraum sowie in der Halbleiter- und Medizintechnik.
