Vom Leuchtturm bis zur Konzertbühne: Kugeldrehverbindungen von Rodriguez in außergewöhnlichen Anwendungen

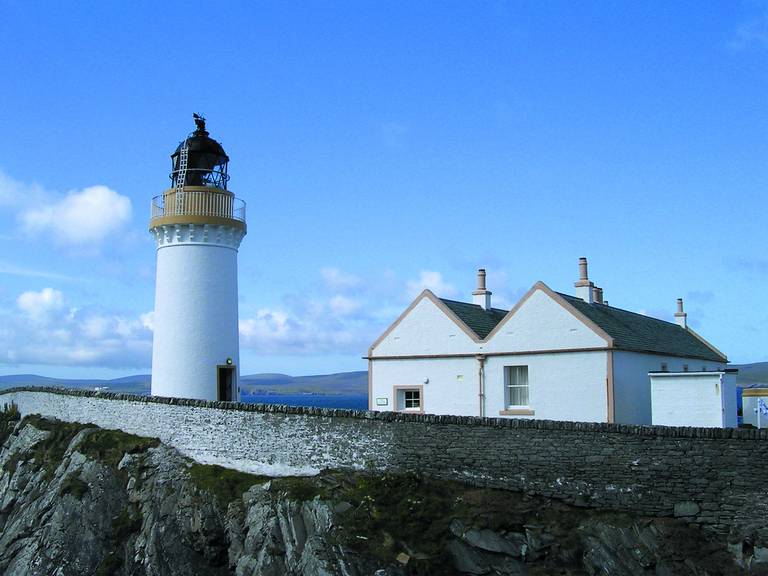

Erfolgreiche Sanierung eines Leuchtturmscheinwerfers auf den britischen Shetlandinseln
Kugeldrehverbindungen von Rodriguez bewähren sich auch in vielen eher außergewöhnlichen Anwendungen: So fiel bei der Sanierung eines Leuchtturmscheinwerfers auf der Shetlandinsel Bressay die Wahl auf ein Hochleistungs-Vierpunktlager aus dem umfangreichen Sortiment des Antriebsspezialisten. Die Drehverbindung mit einem Außendurchmesser von 948 mm konnte kurzfristig geliefert werden und überzeugt im Einsatz mit einer ausgezeichneten Verarbeitungsqualität. Aber auch in der Bühnentechnik von bekannten internationalen Künstlern werden Rodriguez-Kugeldrehverbindungen verbaut.
Qualität, Belastbarkeit und eine kurze Lieferfrist: Das waren die Anforderungen an die Lagertechnik, die im Leuchtfeuer des Leuchtturms in Bressay zum Einsatz kommen sollte. Der marktführende Meerestechnikspezialist Ocean Kinetics hatte sich diesbezüglich an R.A. Rodriguez (U.K.) Limited gewandt. „Unser britischer Partner empfahl eine unverzahnte Kugeldrehverbindung der KDL-U-Serie“, erläutert Martin Stremmel, Product Manager bei Rodriguez. „Dabei handelt es sich um Vierpunktlager in Flanschausführung, die auch für härteste Einsatzbedingungen geeignet sind.“
Die robuste Drehverbindung konnte innerhalb von zwei Wochen geliefert werden und ersetzt nun das alte System, das den heutigen technischen Standards und Sicherheitsvorschriften in keiner Weise mehr entsprach: „Die ursprüngliche Lampe des Leuchtturms stammt aus dem Jahr 1858. Sie bestand aus einem mit Quecksilber gefüllten Becken, in dem das Licht schwebte, um eine fast reibungslose Rotation zu ermöglichen", erklärt John Henderson, Gründer und Managing Director von Ocean Kinetics. „So konnte ein sehr leichter Uhrwerkmechanismus verwendet werden, um das Licht zu drehen." Die Herausforderung lautete, das Quecksilber zu ersetzen und trotz der „erschwerten“ Bedingungen – der drehende Teil der Lampe wiegt mehrere hundert Kilogramm – eine kontinuierliche, gleichmäßige Bewegung des Lichtes zu gewährleisten. Die Kugeldrehverbindung von Rodriguez ist die ideale Lösung für die vorliegende Anwendung: Sie konnte erfolgreich in dem leicht gekrümmten Becken über dem Sockel montiert werden und sorgt dank ihrer guten Verarbeitungsqualität für eine optimale Drehbewegung.
Bühne frei für Kugeldrehverbindungen
Der Leuchtturmscheinwerfer ist jedoch nicht die einzige außergewöhnliche Anwendung, bei denen Kugeldrehverbindungen von Rodriguez zum Einsatz kommen. „Jeden Tag erleben Tausende von Menschen in großen Konzertstadien eine großartige Show“, so Martin Stremmel. „Je nach Künstler ist es gar nicht so unwahrscheinlich, dass Komponenten von Rodriguez dazu beitragen.“ Der Hintergrund: Ein renommierter Set-Designer aus Großbritannien verbaut robuste Kugeldrehverbindungen aus Eschweiler in der Bühnentechnik von international bekannten Künstlern, darunter Beyoncé, Robbie Williams oder Helene Fischer. Dabei punkten besonders die hohe Qualität und die schnelle Verfügbarkeit der Produkte.
Die Bühnen begleiten die einzelnen Künstler auf deren Touren, sie werden also von Auftrittsort zu Auftrittsort gebracht und immer wieder auf- und abgebaut. Bei den Kugeldrehverbindungen handelt es sich um eine außenverzahnte Ausführung mit einem Laufkreisdurchmesser von 1.155 mm. Die Komponenten kommen an der Basis zum Einsatz; sie sind mit einem Ritzelantrieb ausgestattet und erlauben es somit, die großen Scherenhebebühnen zu drehen
Robust, präzise und schnell lieferbar
Robuste Kugeldrehverbindungen von Rodriguez zeichnen sich durch ihren großen Durchmesser und große Bohrungen bei geringem Querschnitt aus. Sie sind speziell für axiale, radiale sowie kombinierte axiale und radiale Belastungen konzipiert. Die Lager sind mit Innen- oder Außenverzahnung sowie ohne Verzahnung lieferbar. Korrosionsgeschützte Kugeldrehverbindungen liefert Rodriguez jederzeit kurzfristig. Dank neuer Konstruktionskonzepte und verbesserter Herstellungsverfahren können Konstrukteure mit den Kugeldrehverbindungen von Rodriguez völlig neue Ideen und Lösungsansätze entwickeln. Die Komponenten sind ausgesprochen einfach zu montieren und besonders für hochpräzise Anwendungen geeignet – zum Beispiel in der Luftfahrtindustrie oder im Sondermaschinenbau.
Vom Standard bis hin zum Großwälzlager
Standard-Kugeldrehverbindungen von Rodriguez haben einen Bohrungsdurchmesser von mindestens 50 mm bis 3.900 mm, auf Wunsch liefern die Eschweiler aber auch Großwälzlager mit einem Durchmesser von bis zu 6.100 mm. Die bislang größte Kugeldrehverbindung der Firmengeschichte realisierte Rodriguez aber für eine Anwendung im Bereich der Braunkohleförderung. Konkret handelt es sich um einen Absetzer, der aus einem Hauptgerät und einem Stützwagen besteht, die über eine Bandbrücke miteinander verbunden sind. Diese gewaltigen Anlagen sind robust und langlebig konstruiert – wenn aber doch einmal eine Komponente ausgetauscht werden muss, stellt das schon aufgrund der großen Dimensionen eine Herausforderung dar. In diesem Fall wurde eine 2900 Kilogramm schwere Doppel-Axial-Kugeldrehverbindung mit den Maßen 3990 mal 3600 mal 215 Millimeter benötigt. Diese Komponente übernimmt die Verlagerung von der Bandbrücke zum Stützwagen und gleicht hier die unterschiedlichen Fahrbewegungen des Hauptgerätes aus.
Individuell gefertigte Kugeldrehverbindungen werden bei Rodriguez häufig nachgefragt – wenn auch selten in diesen Dimensionen. An solchen maßgeschneiderten Lösungen führt unter anderem dann kein Weg vorbei, wenn wie beim vorliegenden Anwendungsfall die ursprünglich in einer Maschine verbauten Lösungen nicht mehr als Standardprodukt auf dem Markt verfügbar sind. In vielen Anwendungen kommen Standardlager jedoch von vornherein nicht infrage – sei es aus konstruktiven oder wirtschaftlichen Erwägungen. In jedem Fall findet Rodriguez in enger Abstimmung mit dem jeweiligen Kunden die passende Lösung – ganz egal, ob diese besonders klein oder extrem groß ausfallen muss. Und dass Rodriguez auch bei außergewöhnlichen Anwendungen der richtige Partner ist, beweist der Leuchtturm von Bressay als „strahlendes“ Beispiel jeden Tag aufs Neue.
