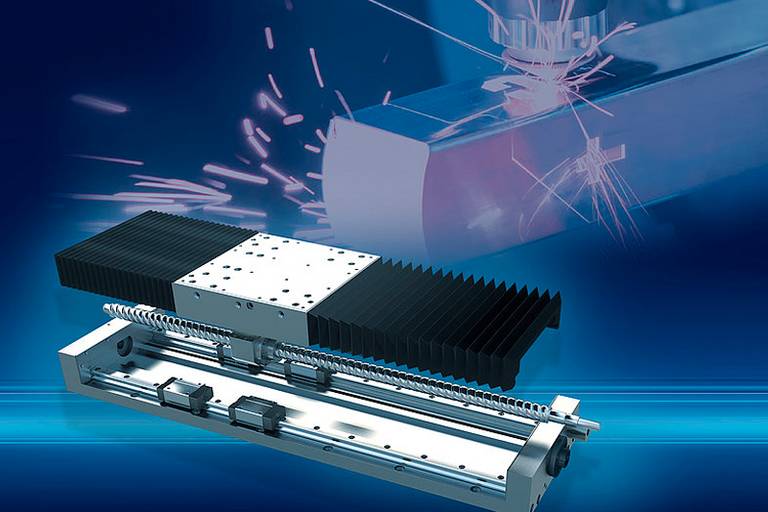

Der Schienenführungstisch RSTK-35 ist Teil einer Standschweißmaschine zur Bearbeitung diverser Stahlprofile. Der Tisch ist vertikal verbaut und bewegt einen Schweißzylinder in Z-Achse auf und ab, wobei der maximale Hub 150 mm beträgt. Die Hauptaufgabe des Schienenführungstisches ist es, der Kraft des gegenüberliegenden Zylinders entgegenzuwirken. Diese Aufgabe übernehmen der Kugelgewindetrieb und vor allem die Kugelgewindemutter – letztere wirkt einen Druck von bis zu 50 kN auf den Gegenzylinder aus. Zudem gewährleistet sie die in dieser Anwendung benötigte Positioniergenauigkeit. Die Laufwagen der Kugelumlaufführung hingegen nehmen das resultierende Moment aus dem Schweißvorgang auf. Wie alle anderen Komponenten sind sie so ausgewählt und dimensioniert, dass eine lange Lebensdauer gewährleistet ist. Das Paar doppelreihige Axialschrägkugellager leitet die Axialkraft der Spindelmutter ab. Die Lager wurden speziell für diese Anwendungen entwickelt. Weil in dieser Anwendung hohe Axialkräfte vorhanden sind, fiel die Wahl auf ein doppelreihiges Axialschrägkugellager.
Präzise schweißen dank eines maßgeschneiderten Schienenführungstisches
